AutoCAD Electrical -Phần mềm thiết kế mạch điện chuyên nghiệp

AutoCAD Electrical là phần mềm thiết kế kỹ thuật mạch điện vô cùng tiện ích, giúp tăng năng suất làm việc lên nhiều lần.

AutoCAD Electrical tự động hóa việc thiết kế thông thường và tạo điều kiện cho việc dự thảo năng suất. Nó bao gồm tất cả các chức năng của phần mềm AutoCAD, cộng với tính năng của phần mềm electrical CAD như thư viện biểu tượng, danh mục vật liệu (BOM) báo cáo và PLC I / O và khiến cho việc thiết kế nhanh hơn, hiệu quả hơn.

Các tính năng chính

  1. Electrical documentation

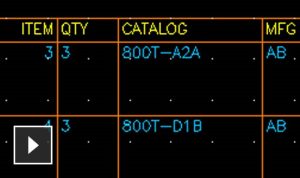

Tạo báo cáo tự động

Việc tạo báo cáo trở nên đơn giản hơn và có thể tùy chỉnh. Chạy nhiều báo cáo với một lệnh duy nhất. Các công cụ được tích hợp trong AutoCAD Electrical sẽ tự động tạo và cập nhật các báo cáo bao gồm danh mục vật liệu (BOM), danh sách dây, PLC I/O, sơ đồ thiết bị đầu cuối, bản tóm tắt cáp và tham khảo chéo. Sắp xếp và lọc dữ liệu để tạo ra các báo cáo tùy chỉnh chỉ hiển thị các thông tin liên quan. Đặt các báo cáo vào bản vẽ kỹ thuật điện như một đối tượng bảng thông minh, có thể dễ dàng cập nhật sau hoặc lưu vào một tập tin. AutoCAD Electrical



Hợp tác với khách hàng và nhà cung cấp

Dễ dàng trao đổi dữ liệu với khách hàng, nhà cung cấp ở dạng tập tin gốc DWG. Chỉnh sửa và xem các bản vẽ điện trong bất kỳ chương trình nào tương thích với DWG, như phần mềm thiết AutoCAD hay AutoCAD LT 2D. Khi bản vẽ điện được chỉnh sửa bởi các nguồn lực bên ngoài, AutoCAD Electrical có thể tạo báo cáo về các sửa đổi đã được tạo ra. AutoCAD Electrical

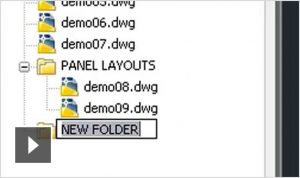

Tổ chức tập tin và dự án

Tạo thư mục và các thư mục con trong một dự án phác thảo mạch điện, dễ dàng di chuyển các tập tin DWG vào những thư mục đó. Tạo nhiều thư mục và cấp độ thư mục như bạn muốn, bạn có thể linh động tổ chức các dự án theo bất cứ cách nào mà bạn cho là phù hợp. AutoCAD Electrical

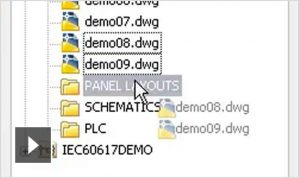

Tổ chức tập tin linh hoạt với thao tác kéo – và – thả

Dễ dàng kéo và thả các tập tin trong dự án phác thảo điện. Khả năng này cho bạn sự linh hoạt để thay đổi thư mục của tập tin, di chuyển tập tin vào các thư mục và di chuyển các thư mục vào thư mục con. Tính năng này không làm thay đổi tên tập tin hoặc cập nhật thông tin của chúng. AutoCAD Electrical

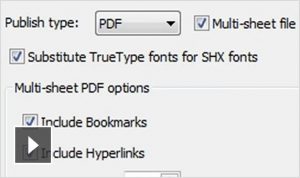

Xuất bản ra file PDF

Nâng cao documentation với siêu liên kết các tập tin PDF và các sơ đồ dự án của bạn. Siêu liên kết thông minh cho phép tham chiếu chéo và điều hướng thiết bị. Bookmarks phản ánh cơ cấu dự án của bạn, tất cả các văn bản trong bản thiết kế cũng như các thuộc tính có thể tìm kiếm. AutoCAD Electrical





Location View tab trên Project Manager

Location View giúp bạn xem dự án một cách linh hoạt. Tính năng này cho phép bạn xem tất cả các thiết bị trong dự án bằng cách cài đặt và định vị trong trình xem hình cây. Một bảng điều khiển mở rộng trên Location View cho phép xem và xuất các thiết bị riêng lẻ cùng các thông tin được kết nối. AutoCAD Electrical





Cải tiến tab Location View

Project Level Node trong Location View Tab để xem hoặc xuất toàn bộ dự án từ các chi tiết cùng kết nối bảng, liên kết các thành phần điện AutoCAD với phần mềm Inventor chỉ với một cú click chuột, và nhiều hơn thế nữa. AutoCAD Electrical

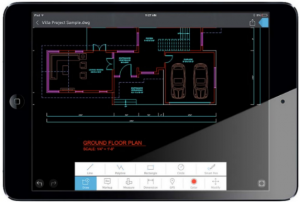

AutoCAD 360 Pro

Tải các công cụ cần thiết cho on-the-go CAD. AutoCAD 360 Pro là ứng dụng di động AutoCAD chính thức cho phép bạn sử dụng sức mạnh của AutoCAD ở bất cứ đâu.

–         Tạo, chỉnh sửa, đánh dấu, ghi chú, và đo vẽ CAD trên thiết bị di động của bạn.

–         Xem và làm việc với những kế hoạch mới nhất trên các trang web công việc hoặc khi đi làm việc với khách hàng.

–         Sử dụng quản lý Layer tiên tiến.

–         Kết nối với các dịch vụ lưu trữ điện toán đám mây bên ngoài như Google Drive và Box.

–         Làm việc ngoại tuyến và thay đổi đồng bộ sau đó.

AutoCAD 360 Pro được kèm với đăng ký AutoCAD của bạn. Đơn giản chỉ cần tải về miễn phí ứng dụng di động AutoCAD 360 đến thiết bị của bạn. Đăng nhập vào ứng dụng với ID Autodesk của bạn (giống như ID đăng ký AutoCAD của bạn). Bạn sẽ được tự động nâng cấp lên phiên bản Pro.



AutoCAD Electrical









  1. Bố trí bảng điều khiển điện

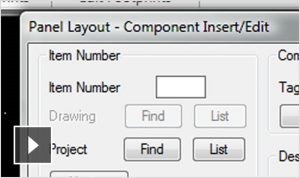

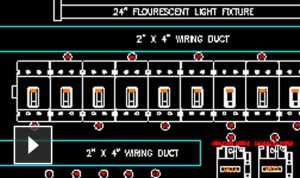

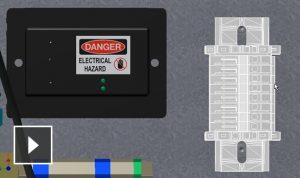

Bản vẽ bố trí bảng điều khiển điện thông minh

Trích xuất một danh sách các thành phần sơ đồ cho vị trí thành các bản vẽ bố trí bảng điều khiển điện. Chọn vị trí bảng điều khiển và một đại diện vật lý của mỗi thiết bị mà bạn muốn chèn vào layout. Phần mềm sẽ tự động tạo ra một liên kết giữa thiết bị với đại diện của nó. Bất cứ thay đổi nào được tạo ra trên sơ đồ điện và các đại diện đều được cập nhật đến các đối tượng liên quan khác. Ví dụ như các dây dẫn. AutoCAD Electrical

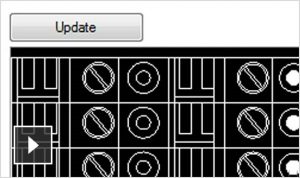

Thiết kế thiết bị đầu cuối

Quản lý, chỉnh sửa các thiết bị đầu cuối, bộ nhảy giúp tiết kiệm thời gian và tăng độ chính xác của các thiết kế điều khiển điện. Sử dụng giao diện Terminal Strip Editor đơn giản, dễ dàng chèn thiết bị đầu cuối dự phòng hoặc tạo sự thay đổi, chẳng hạn như đảo ngược thông tin dây điện bên trái và bên phải cho một thiết bị đầu cuối. Tự động tạo layout dải thiết bị đầu cuối dựa trên các thông tin thiết kế sơ đồ để sử dụng trong các bản vẽ bố trí bảng điều khiển điện hoặc sơ đồ thiết bị đầu cuối. AutoCAD Electrical

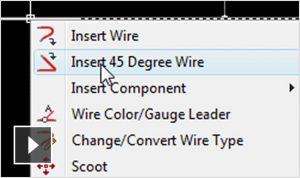

Đánh dấu menu để chỉnh sửa nhanh hơn

Thay thế các menu ngữ cảnh điển hình khi click chuột phải với menu đánh dấu cho các lệnh. Menu đánh dấu thay đổi theo bối cảnh, dựa vào loại đối tượng bạn chọn và cung cấp các truy cập nhanh đến những tính năng được sử dụng nhiều nhất cho đối tượng, bao gồm Delete Component, Edit Component, Scoot và Align. Sự tương tác này sẽ rút ngắn thời gian và cải thiện năng suất khi tạo hoặc chỉnh sửa layout bảng điều khiển điện. AutoCAD Electrical



Terminal Strip xuất file / nhập file

Xuất dữ liệu thiết bị đầu cuối vào một tập tin XML có thể được nhập vào Wago ProServe hoặc Phoenix Contact. Xác định dải thiết bị đầu cuối, phụ tùng và phụ kiện trong Wagon ProServe Smart Designer hoặc Phoenix Contact Clip Project. Với Phoenix Contac bạn có thể lưu như một tập tin 3D STEP để đặt dải thiết bị đầu cuối trong Inventor và lắp ráp các phần mềm 3D CAD. AutoCAD Electrical





  1. Thiết kế sơ đồ điện

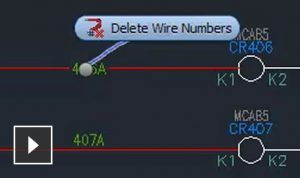

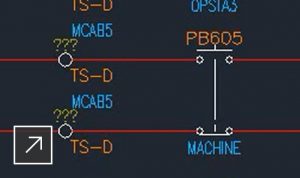

Đánh số dây tự động và gắn thẻ thành phần tự động

Gán số thứ tự hoặc số dựa trên tham chiếu cho tất cả các dây và các thành phần một cách tự động. AutoCAD Electrical gán riêng số dây và thẻ thành phần trong bản vẽ sơ đồ điện của bạn dựa trên cấu hình được lựa chọn, giảm thời gian theo dõi những thay đổi thiết kế và giảm sai sót. Nếu không có sẵn điểm rõ ràng, phần mềm sẽ tìm kiếm điểm đó và tự động tạo một băng dẫn trở lại dây.  AutoCAD Electrical

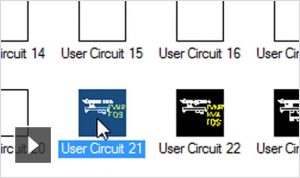

Thiết kế mạch và tái sử dụng

Tự động tạo ra các mạch điều khiển điện dựa trên nguyên tắc căn cứ vào các thành phần, hệ thống dây điện, xếp hạng và dữ liệu danh mục. Circuit Builder cung cấp cho bạn những thông tin để đưa ra các quyết định kỹ thuật điện tốt nhất. Tạo các thiết kế sơ đồ điện dựa trên loại vật liệu của dây, nhiệt độ môi trường xung quanh, giảm điện áp tối đa và nhiều hơn nữa. Cải thiện năng suất bằng cách xây dựng các mạch thường được dùng và lưu chúng để tái sử dụng sau này.





AutoCAD Electrical





Thư viện biểu tượng Electrical

Sử dụng hàng trăm nghìn biểu tượng sơ đồ điện tiêu chuẩn trong AutoCAD Electrical. Bằng một phương pháp đơn giản dùng menu để chèn các thiết bị, cho phép bạn nhanh chóng xây dựng các thiết kế điều khiển điện tiêu chuẩn bao gồm cả khí nén và thủy lực. AutoCAD Electrical

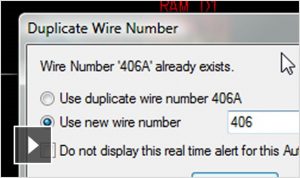

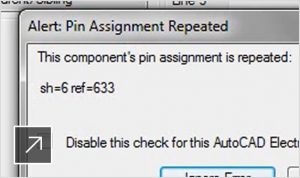

Kiểm tra lỗi Real-time

Nắm bắt và loại bỏ các lỗi tốn kém trước khi giai đoạn xây dựng bắt đầu. AutoCAD Electrical giám sát và cảnh báo bạn về những lỗi thiết kế tiềm năng khi chúng xảy ra bằng cách liên lục so sánh những thay đổi được yêu cầu với dự án hiện tại. Số dây lặp và các thẻ thành phần được gắn cờ. Tránh các lỗi liên quan đến số dây thiếu hoặc không chính xác. Các cảnh báo giúp đảm bảo cho quá trình thiết kế diễn ra trơn tru trước khi sơ đồ mạch điện được thông qua và đưa vào sản xuất. AutoCAD Electrical

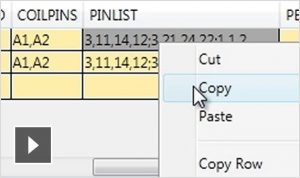

Cải thiện khả năng sử dụng

Chọn một chủ đề tối hoặc sáng. Kiểu bảng với khả năng kiểm soát kích thước, kiểu, lề văn bản trong báo cáo. Cut, Copy thông minh có thể đặt các lựa chọn đối tượng trong clipboard, trong khi Paste chèn lựa chọn với khả năng tự động cập nhật cho số dây và thẻ. Với các tài liệu trợ giúp, tìm kiếm liên kết sẽ chỉ ra biểu tượng cụ thể trong ứng dụng giúp bạn xác định vị trí các lệnh. AutoCAD Electrical

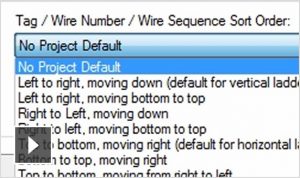

Cải thiện khả năng với wires

Áp dụng bản vẽ và thuộc tính dự án để sắp xếp trình tự các dây cũng như thẻ và số thứ tự dây. Thiết lập này cung cấp chuỗi dây mặc định cho các mạng dây với nhiều thành phần. AutoCAD Electrical



Microsoft SQL Server Hỗ trợ cho các danh mục dữ liệu

Chúng tôi hỗ trợ SQL Server cho danh mục dữ liệu của bạn. Tạo một cá thể SQL Server, di chuyển mặc định Microsoft Access dựa trên danh mục và footprint cơ sở dữ liệu; cấu hình máy chủ SQL của bạn trong khi cài đặt AutoCAD Electrical 2017 hoặc thiết lập SQL Server của bạn từ các sản phẩm, sử dụng Content Migration Utility cho việc chuyển đổi. AutoCAD Electrical





  1. Thiết kế bảng điều khiển điện

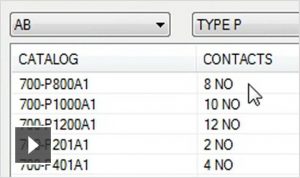

Real-time coil và contact cross-referencing

Giảm nguy cơ quá nhiều số liên lạc được gán cho một relay, giảm thiểu thời gian theo dõi công việc này một cách thủ công. AutoCAD Electrical thiết lập mối quan hệ “cha-con” giữa các coil và danh bạ. Nó theo dõi xem có bao nhiêu liên lạc được gán cho mỗi coil hoặc thiết bị multicontact và cảnh báo cho bạn nếu vượt quá giới hạn.   AutoCAD Electrical

Vẽ PLC I/O từ các bảng tính

Xác định các tập I/O của dự án trong một chương trình bảng tính để tạo ra một tập hợp toàn diện của bản vẽ PLC I/O. Tự động tạo bản vẽ theo các cấu hình, hoàn chỉnh với các ladder, I/O module, địa chỉ và văn bản mô tả, thành phần và các ký hiệu đầu cuối được kết nối đến mỗi điểm I/O. Các báo cáo này xuất đến chương trình PLC (Programmable Logic Controller), hầu như loại bỏ sự cần thiết để tạo ra các bản vẽ bằng tay. AutoCAD Electrical



Thư viện đạt tiêu chuẩn

Sử dụng các thư viện thành phần từ các nhà cung cấp nổi tiếng nhất trong ngành điện để tạo các thiết kế điện tiêu chuẩn, theo đúng yêu cầu của ngành. AutoCAD Electrical bao gồm một cơ sở dữ liệu của hơn 650.000 thành phần và các ký hiệu như công tắc, nút ấn, rơle, thiết bị đầu cuối. Ngoài ra còn có một thư viện rộng lớn các thiết bị khí nén, thủy lực và P&ID. AutoCAD Electrical



Catalog xem trước của trình duyệt và chèn vào các thành phần

Chèn các thành phận vào sơ đồ của bạn với thông tin danh mục được gán sẵn. Tìm kiếm các chi tiết danh mục và chèn các thành phần trực tiếp từ Catalog Browser với một bảng xem trước. Catalog Browser có thể được ghim để luôn hiển thị khi bạn làm việc. AutoCAD Electrical



Chỉnh sửa các bộ phận trong Catalog Browser

Dễ dàng thêm hoặc chỉnh sửa các đối tượng danh mục và gán ký tự, thành phần 3D vào cơ sở dữ liệu danh mục. Chỉnh sửa, thêm hoặc loại bỏ các bản ghi trong cơ sở dữ liệu danh mục từ giao diện dạng bảng dễ sử dụng. Gán nhiều biểu tượng cũng như thành phần 3D cho khả năng tương tác với phần mềm Inventor 3D CAD. AutoCAD Electrical

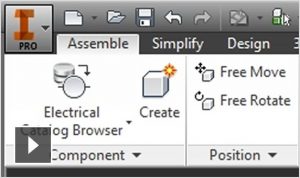

Tích hợp với các phần của Inventor

Thêm Electrical Catalog Browser vào phần mềm Inventor 3D CAD 2015 trong khi cài đặt để truy cập đến các bộ phận điện 3D. Cải tiến này hỗ trợ  cho ngành cơ điện tử. Chèn các bộ phận điện 3D vào bộ phận Inventor từ catalog tương tự như thiết kế điện để hoàn thành giải pháp tạo mẫu kỹ thuật số của bạn. AutoCAD Electrical



Khả năng tương tác với Autodesk Inventor

Có được sự tích hợp liền mạch của các thiết kế điện với các bộ phận cơ khí cho phép ghép nối, quản lý và cập nhật chéo thời gian thực, với quy trình công việc điện giữa AutoCAD Electrical và Inventor. Hai chuyên ngành được đồng bộ hóa cho phép thiết kế được tích hợp không bị lỗi, định tuyến, kết nối và chiều dài dây, cáp chính xác thông qua một giao diện người dùng chung giữa hai sản phẩm. AutoCAD Electrical



Bản báo cáo BOM kết hợp với Inventor

Nếu dự án của bạn được liên kết với một assembly Inventor (dự án cơ điện), bạn có thể tạo ra một cái đơn kết hợp báo cáo vật liệu (BOM). Một tùy chọn gồm có các phần mềm Inventor giờ đây có sẵn khi bạn tạo ra một báo cáo BOM sơ đồ hoặc bảng điều khiển. AutoCAD Electrical
